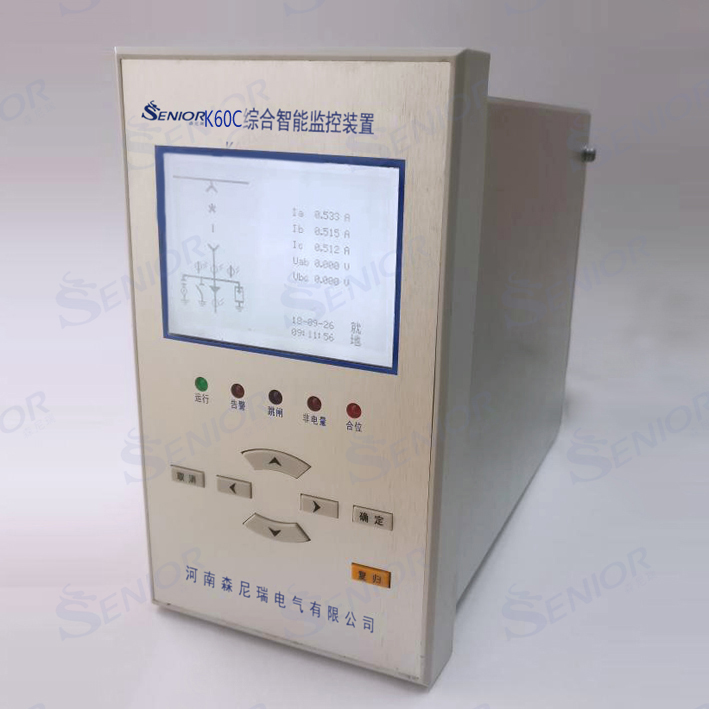

l  裝置特點

裝置尺寸：103*179*124mm

為四合一通用產品,2路非電量保護

大屏點陣液晶，人機交互友好。

具備獨立測量CT，測量數據通過測量CT計算。

電流精度為0.2級，功率精度為0.5級。

故障錄波。

動作時間30ms

l  應用領域

    適用于10KV及以下電壓等級的進線、饋線的保護和監控。

l  保護功能

三段定時限過流保護

過流反時限保護

過負荷保護

過流后加速保護

三相一次重合閘（無檢測）

零序三段過流保護（2段定時限、1段反時限）（外接與自產二選一）

零序過壓保護（外接與自產二選一）

低電壓保護

過電壓保護

低壓減載保護

低頻減載保護

FC回路保護

最多2路非電量保護

TV斷線檢測

控制回路異常告警

彈簧未儲能告警

手車位置異常

斷路器偷跳檢測

l  測控功能

模擬量采集及測量：三相電壓、三相電流、零序電流、有功功率、無功功率、功率因數、視在功率、頻率、正負序電壓電流、四象限電能；

10路交流采集口（3路電壓、3路保護電流、1路零序電流、1路零序電壓、2路測量電流）

31次各次諧波，諧波柱狀圖，相角測量，電壓電流畸變率；

SOE事件記錄和運行報告記錄(1000條)：SOE事件記錄繼電器動作和DI狀態的事件記錄；

動作報告(1000條) ：記錄繼電器保護動作時間，故障原因，故障時電參量；

遙信：12路有源開入

l  故障錄波

每周波保存64點，保存10個周期，故障前5，故障后5，共可采集90組，采集三相電壓或者三相電流,波形圖形能通過液晶顯示。

l  通訊功能

標配1路RS485接口,通信規約同時具備IEC-60870-103協議和Modbus-RTU協議，軟件自動識別。

l  操作回路與防跳

控制插件可選，防跳出廠前可選。

l  擴展功能（選配）

       增選1路RS485通訊

注：自產零序電流必須具備三相電流，自產零序電壓必須具備三相電壓。
